כותב המאמר : אלקיים יריב

אחד התחומים החשובים ביותר בעולם הרובוטיקה המודרנית הוא תחום ה־Machine Vision, או בקיצור Vision תעשייתי.אם בעבר רובוט היה “עיוור” ופעל רק לפי נקודות קבועות מראש, כיום מצלמות Vision מאפשרות לרובוטים ולקובוטים:

• לראות
• לזהות
• למדוד
• לבדוק איכות
• להבין מיקום של מוצרים
• לבצע החלטות בזמן אמת

בפועל, מצלמות Vision הן מה שהופך מערכת אוטומציה ממכונה “טיפשה” למערכת חכמה.

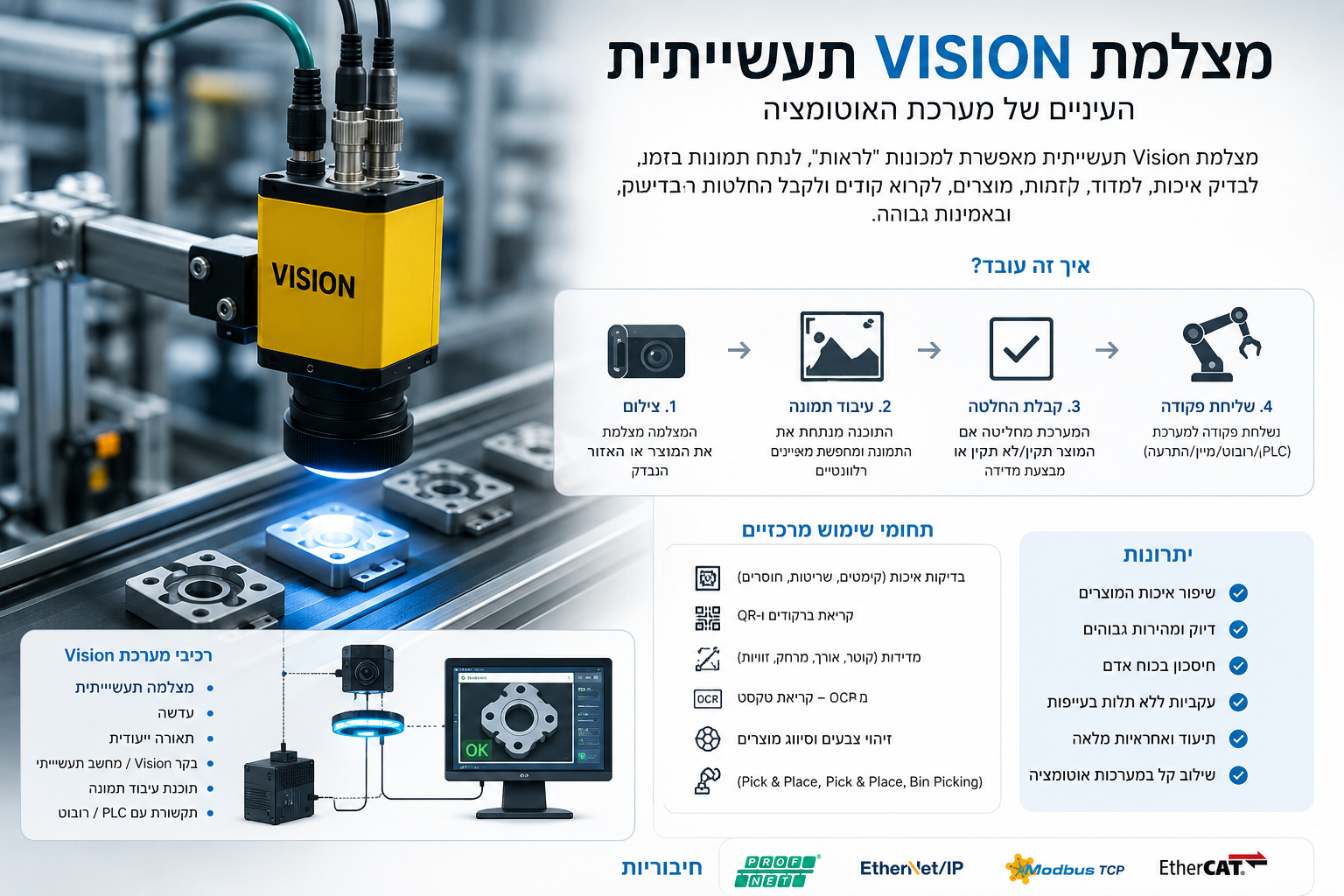

מהי מערכת Vision תעשייתית?

מערכת Vision היא מערכת צילום ועיבוד תמונה תעשייתית שמטרתה לנתח מוצרים, עצמים או תהליכים בקו הייצור.המערכת כוללת בדרך כלל:

• מצלמה תעשייתית
• עדשה
• תאורה ייעודית
• בקר Vision או מחשב תעשייתי
• תוכנת עיבוד תמונה
• תקשורת עם PLC / רובוט

כיצד מערכת Vision עובדת?

תהליך העבודה מתבצע בכמה שלבים:

1. צילום התמונה

המצלמה מצלמת את המוצר או האזור הנבדק.

2. עיבוד תמונה

התוכנה מבצעת:

• זיהוי צורות
• זיהוי צבעים
• מדידות
• זיהוי קצוות
• OCR לקריאת טקסט
• זיהוי ברקודים ו־QR

3. קבלת החלטה

המערכת מחליטה:

• תקין / לא תקין
• מיקום החלק
• כיוון המוצר
• סוג המוצר

4. שליחת פקודות

המערכת מתקשרת עם:

• רובוט
• PLC
• קובוט
• מערכת מיון
• מערכת פסילה

למה Vision הפך לקריטי בתעשייה?

בעבר:

• רובוט היה חייב שהמוצר יהיה בדיוק באותו מקום

היום:

• מצלמת Vision מאפשרת לרובוט לזהות מיקום משתנה

כלומר:

הרובוט כבר לא “זוכר” רק נקודות —

הוא “מבין” מה הוא רואה.

תחומי שימוש של Vision בתעשייה

1. בדיקות איכות (Quality Inspection)

השימוש הנפוץ ביותר.המערכת בודקת:

• שריטות
• סדקים
• צבע לא תקין
• חוסרים
• סטייה במידות
• הדפסה פגומה

דוגמאות:

• פקקי בקבוקים
• הלחמות אלקטרוניקה
• תוויות
• מוצרים רפואיים

2. הנחיית רובוטים (Robot Guidance)

Vision מאפשר לרובוט:

• למצוא מוצרים על מסוע
• לזהות זווית
• לזהות מיקום
• לבצע Pick & Place חכם

זה קריטי במיוחד כאשר:

• המוצרים מגיעים בצורה אקראית
• אין פיקסטורה קבועה

3. קריאת ברקודים ו־QR

שימוש נפוץ מאוד בלוגיסטיקה ומפעלים.המערכת יכולה:

• לעקוב אחר מוצרים
• לזהות סדרות ייצור
• לבצע Traceability

4. OCR – קריאת טקסט

המערכת קוראת:

• תאריכי תפוגה
• מספרים סידוריים
• סימונים
• קודים

5. מדידות מדויקות

Vision מחליף לעיתים:

• קליברים
• מדידים מכניים
• בדיקות ידניות

ניתן למדוד:

• גובה
• רוחב
• קוטר
• מרחקים
• זוויות

6. זיהוי צבעים

שימושים:

• מיון מוצרים
• בדיקת הדפסות
• זיהוי פקקים
• זיהוי רכיבים

סוגי מצלמות Vision

מצלמות דו־ממד (2D)

הנפוצות ביותר.מבצעות:

• צילום רגיל
• זיהוי צורות
• OCR
• קריאת ברקוד

יתרונות:

• זולות יחסית
• פשוטות
• מהירות

מצלמות תלת־ממד (3D Vision)

מאפשרות זיהוי עומק וגובה.מתאימות ל:

• Bin Picking
• רובוטיקה מתקדמת
• מדידות עומק

מצלמות Line Scan

מצלמות שסורקות פס אחר פס.שימושים:

• גלילים
• בדיקות רציפות
• תעשיית הדפוס

מצלמות חכמות (Smart Camera)

מצלמה הכוללת:

• מעבד פנימי
• תוכנה
• I/O

מתאימה לפרויקטים קטנים ובינוניים.

תאורה – החלק שאנשים מזלזלים בו

בפועל:

ברוב מערכות Vision התאורה חשובה יותר מהמצלמה עצמה.תאורה לא נכונה תגרום:

• השתקפויות
• רעשים
• זיהוי שגוי

סוגי תאורה נפוצים

Ring Light

טבעת אור סביב העדשה.

Backlight

תאורה אחורית לקבלת צללית מדויקת.

Dome Light

מפחית השתקפויות.

Bar Light

תאורת פס עבור אזורים גדולים.

Vision ורובוטים

רובוט ללא Vision

עובד:

• במסלול קבוע
• במיקום קבוע
• בתנאים קבועים

רובוט עם Vision

מסוגל:

• לזהות מיקום משתנה
• לזהות מוצרים שונים
• לבצע התאמות בזמן אמת
• לעבוד בצורה חכמה וגמישה יותר

Vision וקובוטים

קובוטים עובדים לעיתים קרובות עם מצלמות Vision בגלל הגמישות שלהם.דוגמאות:

• מיון מוצרים
• הרכבה עדינה
• בדיקות איכות
• Pick & Place

Bin Picking – אחד התחומים המורכבים ביותר

מערכת שבה חלקים נמצאים בערימה אקראית.מצלמת 3D:

• מזהה את החלק
• מחשבת זווית
• שולחת נתונים לרובוט

הרובוט:

• תופס את החלק בצורה אוטומטית

זהו אחד התחומים המתקדמים ביותר ברובוטיקה תעשייתית.

שילוב Vision עם PLC

מערכות Vision מתקשרות עם PLC דרך:

• Profinet
• Ethernet/IP
• Modbus TCP
• EtherCAT

ה־PLC מקבל:

• OK / NG
• מיקום
• קואורדינטות
• נתוני מדידה

Vision ובינה מלאכותית

כיום נכנסת AI לתחום ה־Vision בקצב מהיר מאוד.

AI Vision מאפשר:

זיהוי פגמים מורכבים

דברים שקשה להגדיר ידנית:

• שריטות קטנות
• טקסטורות
• פגמים לא אחידים

למידה עצמית

המערכת “לומדת” איך נראה מוצר תקין.

סיווג מוצרים

לפי:

• צורה
• צבע
• איכות
• סוג

יתרונות של Vision

שיפור איכות

פחות טעויות אנוש.

מהירות

בדיקות מהירות בהרבה מאדם.

עקביות

אותה בדיקה בדיוק בכל פעם.

תיעוד

שמירת תמונות והיסטוריה.

חיסכון בכוח אדם

הפחתת בדיקות ידניות.

חסרונות ואתגרים

עלות

מערכות Vision מתקדמות עלולות להיות יקרות.

תאורה מורכבת

לעיתים התאורה היא החלק הכי קשה בפרויקט.

רגישות ללכלוך

אבק ולכלוך פוגעים בזיהוי.

צורך בכיול

מערכות דורשות:

• Calibration
• פוקוס
• תחזוקה

יצרנים מובילים בתחום Vision

מצלמות וחומרה

• Cognex
• Keyence
• Omron
• Basler
• Sick
• Hikrobot

Vision לרובוטים

• FANUC iRVision
• ABB Vision
• Universal Robots Vision
• Yaskawa Vision

לאן העולם הולך?

הכיוון ברור:

• יותר AI
• יותר מצלמות 3D
• פחות פיקסטורות
• יותר רובוטים חכמים
• בדיקות אוטונומיות
• מפעלים חכמים

בעתיד הקרוב,

רובוט ללא Vision יהיה כמעט כמו CNC ללא מסך —

אפשרי, אבל מוגבל מאוד.

סיכום

מצלמות Vision הן אחד המרכיבים החשובים ביותר בעולם האוטומציה והרובוטיקה המודרנית.הן מאפשרות:

• לרובוטים לראות
• לקבל החלטות
• לזהות מוצרים
• לבצע בקרת איכות
• לעבוד בצורה חכמה וגמישה

השילוב בין:

• רובוטים
• קובוטים
• Vision
• AI
• PLC

הוא הבסיס למפעל החכם של Industry 4.0.
